Что показывает обследование здания тепловизором и какие теплопотери можно выявить?

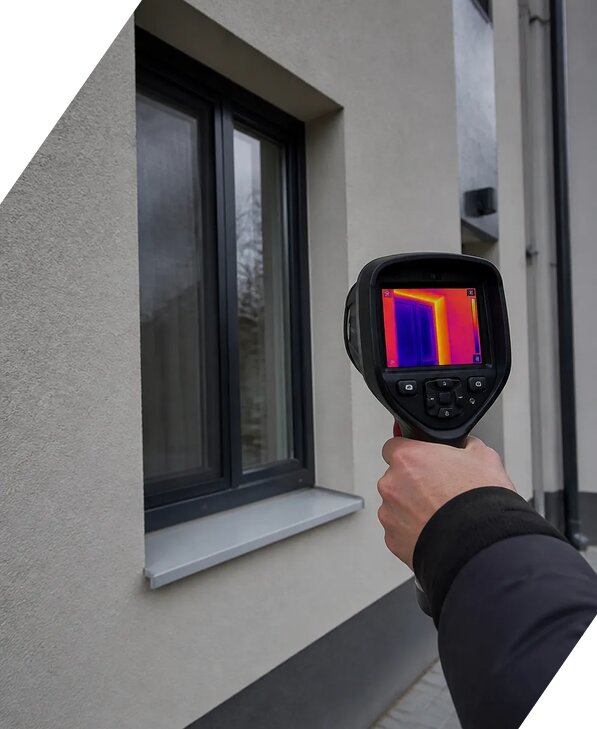

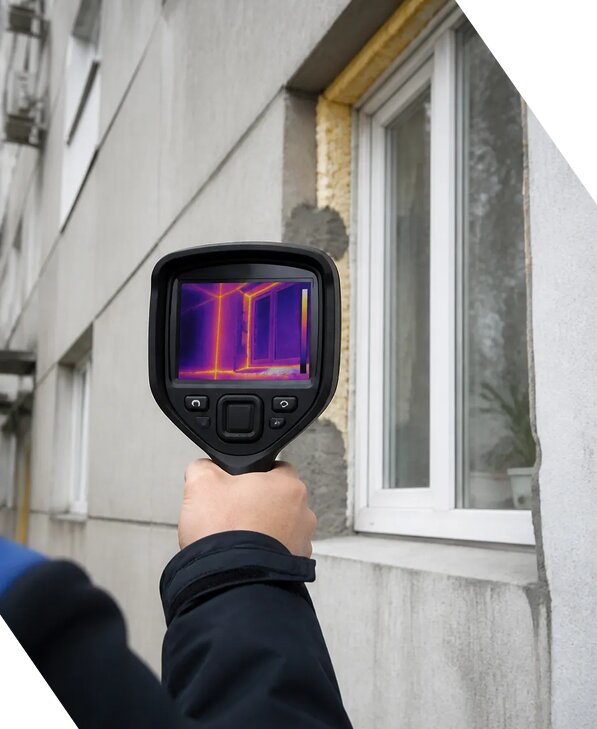

Поиск теплопотерь тепловизором представляет собой инструментальное обследование ограждающих конструкций, инженерных узлов и участков теплового контура с помощью инфракрасной камеры. Оборудование фиксирует температуру поверхности и формирует термограммы, на которых видны зоны с отклонением теплового режима. В результате можно обнаружить недостаточную толщину или повреждение теплоизоляции, промерзание стен и перекрытий, дефекты монтажных швов, негерметичные примыкания оконных и дверных блоков, мостики холода, участки отслоения материалов, влажные участки и признаки скрытых протечек. Тепловизионный контроль также помогает определить места, где нарушена тепловая защита здания, а затраты на отопление не соответствуют фактическим характеристикам объекта.
Во время обследования специалист оценивает распределение температур по фасадам, внутренним помещениям, кровле, полу, цоколю, чердаку и зонам прохождения коммуникаций. Особое внимание уделяется углам, стыкам панелей, местам установки окон, участкам возле радиаторов и проходам инженерных систем. Холодная область на термограмме не всегда означает именно утечку тепла, поскольку результат зависит от погоды, отопления, солнечного нагрева, влажности и отражающих свойств поверхности. Поэтому изображения анализируются совместно с условиями натурных измерений, данными осмотра и нормативной документацией. По итогам заказчик получает протокол результатов, фотоматериалы, описание выявленных дефектов и техническое заключение с рекомендациями по ремонту, утеплению и восстановлению герметичности оболочки. Исследование может применяться для приемки строительства, контроля качества ремонта, поиска причин промерзания и оценки энергоэффективности здания в Бугуруслане.
При каких условиях выполняется тепловизионное обследование и насколько точны результаты измерений?
Корректность тепловизионной диагностики зависит не только от класса камеры, но и от соблюдения методики проведения. Для получения информативной картины требуется достаточная разница температур между внутренней и наружной сторонами ограждающей конструкции. В отопительный период обследование обычно выполняется при стабильной работе системы отопления, без резких изменений режима и длительного проветривания непосредственно перед съемкой. Перед началом работ специалист фиксирует температуру воздуха, влажность, скорость ветра, состояние поверхностей, наличие осадков и другие факторы, способные повлиять на показания. Наружные измерения желательно проводить при отсутствии прямого солнечного воздействия, сильного дождя, тумана и интенсивного ветра. Внутри помещений проверяют доступность стен, углов, оконных откосов, потолков и пола.
Измерительное оборудование настраивается с учетом коэффициента излучения материала, расстояния до объекта и отраженной температуры. Погрешность измерений указывается с учетом характеристик прибора, условий съемки и свойств исследуемой поверхности. Тепловизор показывает температурное распределение, но сам по себе не определяет состав стены, толщину утеплителя или точную причину дефекта. Поэтому результаты измерений сопоставляются с проектными решениями, визуальным обследованием, показаниями контактных приборов и данными о микроклимате. При необходимости применяются дополнительные инструментальные измерения влажности, температуры и скорости движения воздуха. Такой комплексный подход позволяет отделить реальный дефект от оптического эффекта, отражения или временного изменения режима эксплуатации. в вашем городе специалисты компании ЭкспертизаРоссия оформляют материалы обследования с описанием условий, выявленных зон, ограничений метода и выводом о соответствии требованиям технического задания. При проведении работ в Оренбургской области учитываются местные климатические условия и особенности строительных конструкций.
Можно ли тепловизором определить утечки воздуха, продувание и нарушение герметичности?
Тепловизионная съемка помогает выявить косвенные признаки продувания, инфильтрации воздуха и нарушения герметичности теплового контура, однако для точной оценки воздухопроницаемости одного тепловизора может быть недостаточно. Если через неплотности в ограждающие конструкции поступает холодный воздух, температура поверхности рядом с дефектом изменяется. На термограмме появляются вытянутые холодные зоны, локальные контрастные участки или характерные следы около стыков, розеток, оконных рам, дверей, проходок коммуникаций и примыканий кровли. По таким признакам можно определить вероятное место утечки воздуха и направить дальнейшую проверку на конкретный узел.
Для подтверждения результата используется аэродверь, или Blower Door. Испытательное оборудование создает контролируемый перепад давления между помещением и наружной средой. При разрежении или избыточном давлении воздух проходит через неплотности, а специалист одновременно наблюдает изменение температуры поверхности и локализует утечки воздуха тепловизором. По данным испытания рассчитываются показатели воздухопроницаемости и кратность воздухообмена, характеризующие герметичность оболочки здания. Такой метод позволяет оценить не только наличие дефекта, но и его влияние на общий баланс тепла, расходы на отопление, комфорт помещений и энергоэффективность здания.
Важно учитывать, что тепловизор не заменяет вентиляционное обследование и не определяет расход воздуха без соответствующего испытания. При отсутствии перепада давления мелкие щели могут не проявиться, особенно при спокойной погоде и одинаковой температуре внутри и снаружи. Поэтому объем работ выбирается по техническому заданию: для локального поиска дефектов достаточно тепловизионной съемки, а для проверки энергоэффективности нового здания, реконструированного объекта или спорного узла целесообразно объединить тепловизор, аэродверь и лабораторный контроль. Результаты оформляются в виде протокола с описанием методики, оборудования, условий и выявленных нарушений.
Какие дефекты ограждающих конструкций выявляются при обследовании перед ремонтом или приемкой объекта?
Перед ремонтом, покупкой, приемкой или вводом здания в эксплуатацию тепловизионное обследование позволяет проверить фактическое состояние ограждающих конструкций без разрушения отделки и утепляющего слоя. Специалист последовательно осматривает фасад, внутренние поверхности стен, перекрытия, кровлю, чердак, подвал, цоколь, оконные и дверные блоки. На отдельных участках выявляются неоднородность теплоизоляции, пропуски утеплителя, смещение плит, раскрытие монтажных швов, слабые места в зоне анкеров, железобетонных перемычек и межпанельных стыков. Отдельно анализируются углы и места соединения стен с перекрытиями, поскольку именно там часто возникают мостики холода и условия для образования конденсата.
Тепловизионная диагностика полезна при поиске причин промерзания, появления плесени, сырости и неравномерного прогрева помещений. Влажные участки могут иметь другую температуру из-за испарения и повышенной теплопроводности материала, поэтому по термограмме специалист определяет зоны, требующие дополнительной проверки влагомером или вскрытием. Аналогично скрытые протечки иногда проявляются температурным пятном, но окончательный вывод делается после сопоставления с расположением трубопроводов, кровельных узлов и результатами визуального обследования. Проверяются также радиаторы, теплые полы, стояки и другие элементы, влияющие на распределение температуры.
По завершении работ заказчик получает систематизированные результаты измерений: термограммы, обычные фотографии, привязку дефектов к плану или фасаду, описание вероятной причины, степень выраженности и рекомендации по устранению. При приемке объекта материалы помогают зафиксировать отклонения до подписания документов и определить, соответствует ли фактическое исполнение проекту и нормативным требованиям. При ремонте отчет используется для составления технического задания, выбора приоритетных работ и контроля качества после утепления или герметизации. В сентябре наши специалисты проводят такие натурные измерения с учетом режима эксплуатации здания и особенностей его конструктивной схемы.
Что входит в отчет по поиску теплопотерь и как использовать его результаты для устранения дефектов?
Отчет по результатам поиска теплопотерь должен быть понятен не только специалисту лаборатории, но и собственнику, проектировщику, подрядчику или представителю управляющей организации. В документ включаются сведения об объекте, цели обследования, дате и условиях проведения, характеристиках примененного оборудования, температуре и влажности воздуха, особенностях отопления и ограничениях метода. Для каждого выявленного участка приводятся термограмма и обычная фотография, указывается его расположение, температура поверхности, характер температурного перепада и предполагаемая причина нарушения. При необходимости дефекты нумеруются и наносятся на поэтажный план, схему фасада или план кровли.
В техническом заключении специалист разделяет подтвержденные признаки и вероятные причины, чтобы не подменять измерения предположениями. Например, холодная зона у окна может быть связана с нарушением монтажного шва, недостаточной теплоизоляцией откоса, продуванием через уплотнитель или повышенной влажностью. Для уточнения причины могут потребоваться проверка аэродверью, измерение влажности, обследование вентиляции, вскрытие отделки или анализ проектной документации. В отчете указываются рекомендуемые дальнейшие действия: герметизация стыков, восстановление утеплителя, ремонт кровельного примыкания, регулировка окон, устранение протечки, улучшение воздухообмена или повторный контроль после ремонта.
Документ можно использовать как основание для подготовки сметы и технического задания, предъявления замечаний подрядчику, планирования капитального ремонта и проверки эффективности выполненных работ. После устранения дефектов проводится повторная съемка в сопоставимых условиях, что позволяет оценить изменение температуры поверхности, снижение инфильтрации воздуха и восстановление тепловой защиты здания. Обследование выполняется с соблюдением требований к измерениям и оформлению материалов. Запрос на предварительную оценку состава работ можно отправить Виктору Максимовичу, стоимость локального тепловизионного обследования начинается от 5095 руб/м². При заказе услуги под ключ скидка от 15 процентов. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Для оперативного уточнения исходных данных используется телефон +7 931 105-63-33. Компания работает с 2013 года, а с 2013 года по 2026 выполнено более 2566 заказов.
